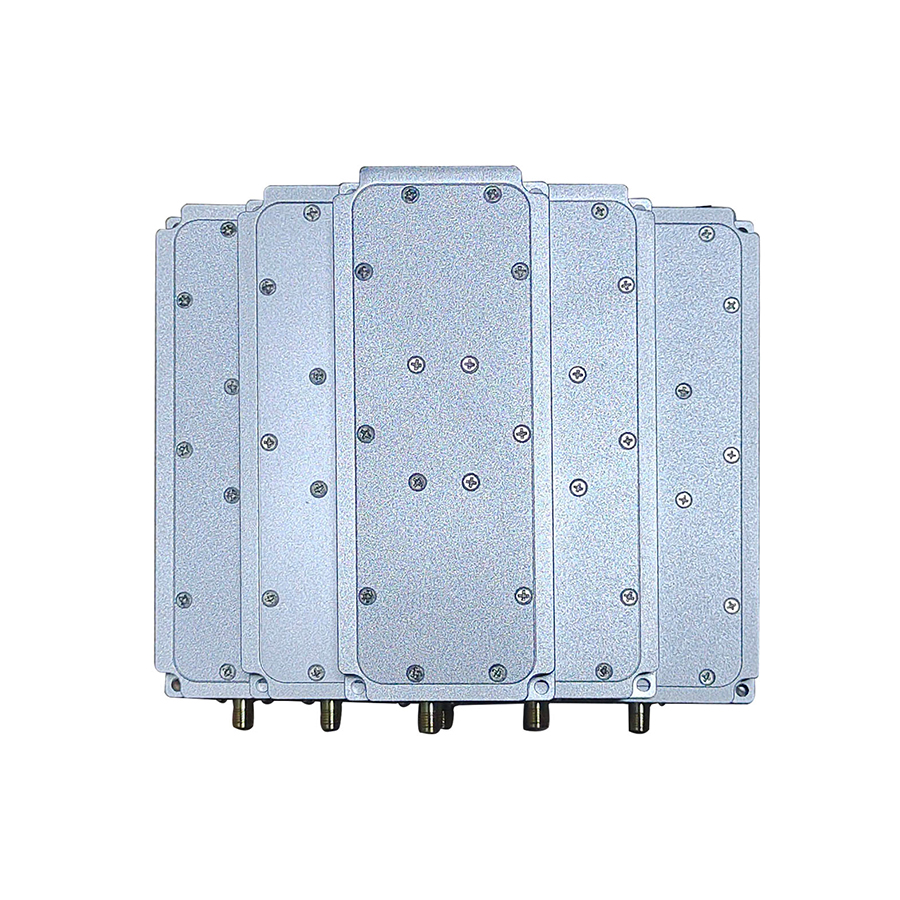

20W射频信号功放模块 5.8G功率放大器模块
型号：20w 5.8g
产品特点：
1) 频率范围：5720-5850MHZ；优先保证5720-5850MHZ正常工作；
2) 输出功率：20W，43dBm(典型值)
3) 杂散抑制：≥65dBc；
4) 供电电源：+28V/3A；
5) 产品重量：273g
6) 外观尺寸：132mm*53mm*18mm
7) 射频接口：SMA-J
详细介绍
测试数据
|
型号：PA20W 5720-5850MHZ |
||
|
参数名称 |
标准值 |
实测值 |
|
增益 |
≥43DB |
43.1dB |
|
输出功率 |
≥43dbm |
44dbm |
|
电流28V |
＜3A |
2.8A |
|
杂散 |
≥65dBc |
65dBc |
|
静态电流：<0.1A |
||
|
模块尺寸：132mm*59mm*18mm |
||
